高功率因數線性LED 恒流驅動芯片
產品描述
WS9630 是一款高功率因數線性恒流驅動器，可直接驅動高壓LED 燈串。其電源系統結構簡單，只需很少的外圍元件就可以實現恒流特性。WS9630 主要應用于對體積、成本要求非?？量痰姆歉綦xLED 恒流驅動電源系統。同時，PCB 布局靈活，大功率多顆并聯應用無需跳線電阻。
WS9630 內置高溫及高壓自動降電流功能。

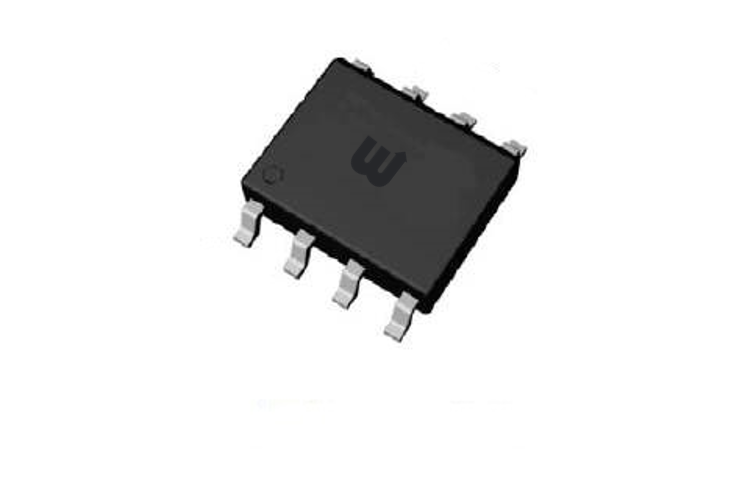

WS9630 提供ESOP8 封裝。
主要特點
內置700V功率MOSFET
輸出電流外置可調
PF>0.95；THD<15%
芯片間輸出電流偏差小于±5%
過熱自動調節電流功能
芯片應用系統無EMI 問題
PCB 布局靈活，多顆并聯應用無需跳線電阻
規格書
| 文檔名稱 | 文檔描述 | 下載 |
|---|---|---|
| WS9630_CN_A0 | 783KB |
